先驱体转化SiOC陶瓷材料 (PDC-SiOC) 具有优异的抗氧化性、热稳定性和力学性能，有望作为航空航天耐高温材料。近年来，具有人工设计周期性结构的点阵结构因其表现出优异的力学性能，已成为结构力学领域的研究热点之一。然而，传统机械加工的方法难以实现复杂结构PDC-SiOC点阵结构的高精度制造。
3D打印能够实现复杂结构陶瓷材料的一体化成型，尤其在复杂陶瓷点阵结构制造领域表现出巨大优势。其中，光固化3D打印技术具有最高的成型精度，适用于PDC-SiOC点阵结构的高精度制造。然而，一方面，目前关于PDC-SiOC陶瓷点阵结构3D打印的制造精度及力学性能仍存在较多限制，结构特征尺寸一般为几百微米。随着PDC-SiOC结构及器件向着小型化发展，特征尺寸通常要小于100μm甚至更小，虽然目前已有双光子光刻等极高精度3D打印方法，但制备的材料尺寸过小、难以应用。另一方面，目前报道的PDC-SiOC点阵结构力学性能较弱，压缩强度一般仅有0.06 ~ 10MPa。亟待开展高精度、高强度3D打印PDC-SiOC微点阵结构研究。
© AMPOWER
▲论文链接：
https://www.sciopen.com/article/10.26599/JAC.2023.9
研究内容
针对以上问题，北京理工大学何汝杰教授使用面投影微立体光刻 (PμSL) 3D打印技术对PDC-SiOC微点阵结构的高精度制造工艺进行了研究。采用苏丹III作为光吸收剂，对光敏前驱体进行改性并光固化3D打印。结果表明，苏丹III对改性光敏树脂的紫外光吸收、流变行为与光固化过程影响显著。通过精准控制苏丹III加入量，能够有效调控PDC-SiOC微点阵的3D打印精度。随着苏丹III含量从0.02 wt.%增加到0.06 wt.%，3D打印精度由180%提高到12.5%，实现了PDC-SiOC微点阵的高精度制造。

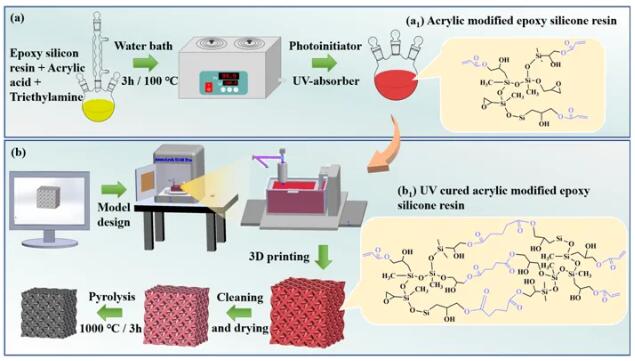

图1 (a) 环氧硅酮树脂改性过程及 (b) PDC-SiOC微点阵3D打印工艺
图2 (a) 点阵结构模型；(b) 模型切片图片；苏丹III添加量为 (c) 0%、(d) 0.02%、(e) 0.04%、(f) 0.06%、(g) 0.08时微点阵结构x-y及x-z平面显微图像；(h) 不同苏丹III添加量下打印精度变化；(i-l) 不同苏丹III添加量下微点阵SEM图像及(m) 添加量为0.06%时微点阵EDS图像。

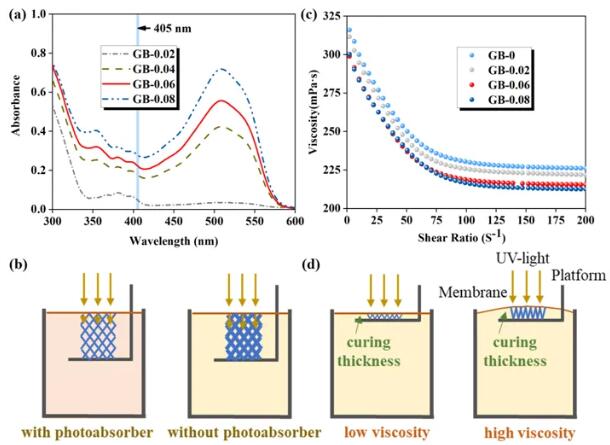

图3不同苏丹III添加量下改性光敏树脂 (a)紫外吸收光谱图及 (b) 光固化机理；(c) 改性光敏树脂流变行为及 (d) 不同粘度下光固化机理。
此外，研究人员还通过XRD、拉曼、FTIR等表征手段对先驱体聚合物的陶瓷化过程进行了研究。热解过程中先驱体聚合物表面的C-H、C=O、Si-O等有机官能团发生断裂，并以小分子气体的形式释放出，造成聚合物热解质量损失 (约73.5%) 及体积收缩 (约43%) 。热解后所得PDC-SiOC微点阵结构未被破坏，且结构为无定型。
图4 热解前后 (a) XRD及 (b) 拉曼光谱图；(c) 先驱体聚合物TG-DTG图像；(d) 热解前后FT-IR图像；添加量为0.06%和0.08%时 (e) 热解后PDC-SiOC显微图像及 (f) 热解收缩率。
研究人员进一步尝试对PDC-SiOC微点阵在更小的尺度进行高精度制造，成功制备出具有不同特征尺寸的微点阵结构。获得的PDC-SiOC微点阵结构杆径尺寸52 ~ 220 μm。此外，研究人员对PDC-SiOC微点阵结构在小尺度下的力学强度增强效应进行了研究。结果表明，随着杆径从220μm减小到52μm，微点阵结构的抗压强度从8 MPa提高到31 MPa。Branicio等人的报道指出，脆性陶瓷在破坏过程中形成的微裂纹产生于位错线性成核。尺寸效应可能是由于破坏过程中材料微区出现的“位错饥饿”现象。与更大杆径尺寸相比，位错在小尺寸桁架移动和繁衍过程中更趋向于材料表面，从而使PDC-SiOC微点阵力学强度增加。
图5 不同特征尺寸下PDC-SiOC微点阵结构 (a-e) 模型图；(f-o) 宏观照片；(p-f) 显微图像
图6 不同特征尺寸下PDC-SiOC微点阵结构扫描电镜图
图7 不同特征尺寸先驱体聚合物热解收缩率、热解前后表观密度及热解后相对密度
图8 (a) 压缩应力-应变曲线；(b) 原位压缩实验; (c) 压缩后微点阵结构扫描电镜图；(d) 小尺度力学强度增强原理图
与现有报道相比，研究团队制备的3D打印PDC-SiOC微点阵结构打印精度更高、力学性能更好，为高精度、高强度PDC-SiOC的研究工作提供了指导和启发，并为PDC-SiOC微型器件的应用提供制造基础。
图9 点阵结构相对密度-压缩强度及杆径-压缩强度Ashby图
l 来源：特陶人/Journal of Advanced Ceramics
论文引用信息：
Su R, Chen J, Zhang X, et al. Accuracy controlling and mechanical behaviors of precursor-derived ceramic SiOC microlattices by projection micro stereolithography (PμSL) 3D printing. Journal of Advanced Ceramics, 2023, 12(11): 2134-2147. https://doi.org/10.26599/JAC.2023.9220818
