根据3D科学谷的市场洞察，数米级设备可以制造大尺寸、一体化的零部件，减少了传统制造方法中需要的多个部件的焊接或铆接，简化了加工装配过程，提高了结构刚性。当前增材制造技术在国际上的发展处于技术迭代加速期，而一方面是国际上大尺寸零件的3D打印受限于设备尺寸，另一方面是中国企业积极寻求突破点，这其中铂力特开发了BLT-S815和BLT-S825等设备，突破了尺寸限制，实现了大尺寸长轴型零件的一体化制造。
当然，数米级设备并非意味着设备越大越好，如何实现经济效益的平衡，如何实现质量管理的高要求，在这方面，铂力特的BLT-S825诠释了设备体积减小，成形精度提高的能力进阶。
本期，3D科学谷与谷友近距离了解铂力特BLT-S825是如何重新定义大尺寸零件制造成本效益性价比的。
▲ BLT-S800系列
© 铂力特
光曜九霄，折桂登高
2021年TCT，铂力特重磅推出面向航空航天发动机回转体结构零部件制造的十激光设备BLT-S800。依托铂力特西安总部智能制造工厂40余台BLT-S800连续多年稳定运行经验，铂力特于2023年推出聚焦于大尺寸长轴型零件的平台化方案BLT-S815，成形高度增加至1500mm，并在同年TCT上推出BLT-S800全新 20光方案。经过进一步的进行技术研发与迭代优化，铂力特于第十五届中国航展首发针对超高尺寸零部件一体化制造的数米级24光设备BLT-S825。
BLT-S825的成形尺寸为850mm×850mm×2500mm（W×D×H），净成形高度突破2.5m，满足超高尺寸零部件一体化成形需求。BLT-S825设备经过工程化应用检验，其最新工程化应用概念设计案例“吊挂”也亮相航展铂力特展位。
吊挂为大尺寸框架类零件，以往多由铸造、焊接的方式制造，随着零件尺寸的增加，利用压铸机及模具一体式压铸成形的难度与成本也大大增加。铂力特对吊挂零件机进行了结构优化设计，采用了大量的镂空结构，选用了重量低强度高的BLT-TA15钛合金材料，在保证功能性与强度的前提下大大降低了零件重量，实现了大跨度的连接功能。吊挂零件尺寸为500mm×200mm×2350mm，利用BLT-S825设备一体成形，体现出设备的工艺稳定性。
▲高度超2m的吊挂
01 24激光配置，成形更高效
BLT-S825配备有24个激光器，相当于在400mm幅面设备上布置六激光，BLT-S825支持100μm大层厚打印，最大成形效率可达870cm³/h，成形更高效。
BLT-S825搭载的BLT-BP可实现超高尺寸零部件的一次性高效剖分，缩短打印前的剖分时间和准备时间。以某高度2.4m零件为例，零件的剖分数据量为32.56G，而剖分用时仅1.5小时。
BLT-S825沿用了大尺寸设备单刮刀双向变速铺粉策略，解决了大型设备双刮刀调平费时费力的问题。在打印过程中，BLT-S825可智能识别零件轮廓调整铺粉速度，实现多段变速铺粉，单层铺粉效率较定速铺粉可提高近30%。最终，利用BLT-S825成形该零件的时间仅9天。
02 成熟方案再升级，确保成形质量
铂力特分别于2023年TCT展示了20光BLT-S800-配合顶部吹风的方案， 2024年TCT展示了20光BLT-S800现场20光同步出光打印。第十五届中国航展的现场也带来了16光BLT-S600光配合顶部出光的吹风方案，现场高效打印。
BLT-S825沿用铂力特成熟的光学方案和顶部吹风方案，可实现4排光同时出光高效成形。BLT-S825气密性良好，工作进气消耗低于10L/min，设备配置的顶部吹风方案，风场均匀性高，镜头洁净保持超700小时，成形更稳定。以吊挂为例，BLT-S825可实现吊挂零部件的一炉多件打印，成形零件一致性高，不同区域零件各项性能指标偏差5%以内。

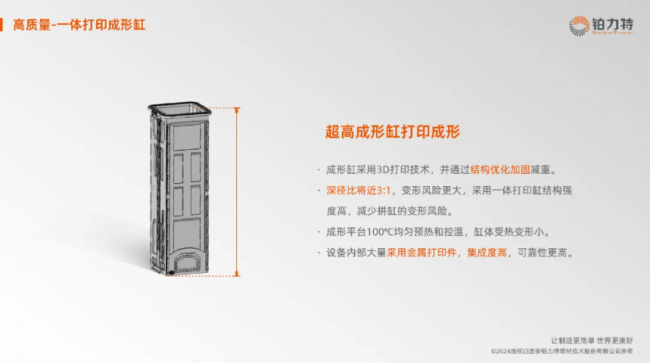

BLT-S825成形高度超高，深径比将近3：1，传统拼缸方式生产的成形缸变形风险高，在成形过程中更容易造成成形平台精度丢失，进而造成零件加工尺寸超差。铂力特对成形缸进行了结构优化设计，在加固缸体的同时，实现缸体大幅减重，优化后的缸体通过3D打印技术一体成形，保障了成形缸的强度和制造一致性。此外，BLT-S825内部广泛经过优化设计的金属3D打印设备件，提升了设备集成度与耐用性。
铂力特从2017年开始储备超高Z轴的设计经验，先后开发了BLT-S515、BLT-S615、BLT-S815、BLT-S1000等成形高度高达1.5m的设备。基于200余台高成形高度设备的长期运行经验，不断迭代，铂力特于2023年设计开发出成形高度高达2.5m的装备。

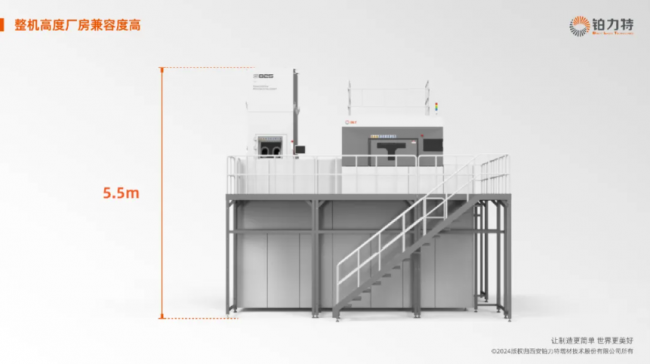

BLT-S825设备沿用铂力特多年积累和优化迭代的成形平台设计经验，使用双轴伺服驱动配合高精度光栅尺实现成形平台的闭环控制。在保证超高成形尺寸、运行精度的同时，铂力特设备研发团队控制设备整机高度，设备的外形尺寸高度仅5.5米，满足一般厂房的装机要求。
BLT-S825配置了高品质质量监控系统，包括BLT-铺粉检测、BLT-三维重建、BLT-视频监控等，可以实现打印过程中关键参数监控、图像采集、数据分析和全程视频监控，便于过程干预与事后质量追溯。
03 成熟配置，助力连续生产
BLT-S825配备并联长效过滤系统，在打印过程中当前工作滤芯达到清灰条件时，可以实现自动反吹清洁，并自动切换另一组滤芯继续打印，实现真正的连续不间断运行；灰渣桶等配置采用安全设计，可以在惰性氛围下湿化处理，实现不停机安全更换灰桶，有效避免滤芯反吹清洁和灰渣桶处理导致的停机风险，满足大尺寸设备连续生产的需求，提高制造效率，降低制造成本。
BLT-S825可配备集成式或分体式粉末循环系统。集成式粉末循环方案一套系统实现打印过程中的自动粉末回收、筛分和供应，更有效实现资源配置，降低成本与能耗；分体式粉末循环系统支持一对多灵活配置，满足多样生产需求。
▲集成式粉末循环系统
▲分体式粉末循环系统
04 安全冗余设计，生产过程更安全
BLT-S825沿用设备整机安全冗余设计，构建了全面的安全防护体系。设备采用整机防爆设计，搭配双氧含量检测系统与压力传感器的冗余设置，可以进行全方位氧含量、压力和温度监测，并在检测到超压时自动安全泄压。过滤器、粉末循环系统、取件舱等子模块均具备独立的氧含量、压力、温度检测，全面监测保证整机系统安全运行。BLT-S825具备氩气洗气安全互锁机制，避免氧气意外进气和氩气泄漏，在保证安全生产的同时确保人员操作安全。
BLT-S825设备配备密封性取件舱，在连接BLT-WL400或BLT-XH300后,通过配套的多工位和手套箱，可以实现满高度2.5m的零件在惰性气氛保护下清粉捞件。实现人粉隔离，和惰性气体保护下的高效粉末回收。
光曜九霄，折桂登高！铂力特研判空天领域用户创新发展的需求、尽心护航、用心服务，航空航天领域对大型、高性能的金属构件需求不断增长，数米级增材制造设备能够制造一体化、复杂结构的零部件，满足轻量化和高性能的需求BLT-S825应运而生。
重新定义中国企业在增材制造领域的国际竞争力，铂力特于珠海航展（2024年11月12-17日）H5B12展位现场展示BLT-S825的工程化应用创新概念案例，全方位诠释BLT-S825在空天零部件“大”、“优”、“特”、“精”等方面的工艺技术能力。
